    Начиная сверху - оригинальные поперечины на рейлинги:
    http://www.4x4nissan.ru/foto/01536.jpg
    Универсальные пластины-переходники под "гробик"
    http://www.4x4nissan.ru/foto/01537.jpg
    Установка поперечин:
    http://www.4x4nissan.ru/foto/01538.jpg
    http://www.4x4nissan.ru/foto/01539.jpg
    Сопряжение переходников и родных креплений:
    http://www.4x4nissan.ru/foto/01540.jpg
    установленый "гробик" - идеально с аэродинамической точки зрения:
    http://www.4x4nissan.ru/foto/01541.jpg
    Нагрузка на рейлинги не на болты (они хлипкие), а на верхнюю поверхность рейлинга:
    http://www.4x4nissan.ru/foto/01542.jpg
    Общий вид:
    http://www.4x4nissan.ru/foto/01543.jpg
    Разгруженый от вибраций глушитель (3 гофры) выведен под подножку (составная из гнутого профиля, ст.45, 1мм, вес 6.5 кг каждая):
    http://www.4x4nissan.ru/foto/01544.jpg
    Передняя лебедка (13000), ограничитель (имеющий с торцов крепления для спусков катера и креплений разных полезностей - например жесткой сцепки) и выдвижная буксировочная петля:
    http://www.4x4nissan.ru/foto/01545.jpg
    Задвинутая: буксировочная:
    http://www.4x4nissan.ru/foto/01546.jpg
    Из курьезов - сломаную ручку задней двери можно мгновенно исправить в полевых условиях закрутив в нее....шуруп для гипсокартона:
    http://www.4x4nissan.ru/foto/01547.jpg
    http://www.4x4nissan.ru/foto/01548.jpg
    http://www.4x4nissan.ru/foto/01549.jpg
    Размещение передней лебедки под бампером:
    http://www.4x4nissan.ru/foto/01511.jpg

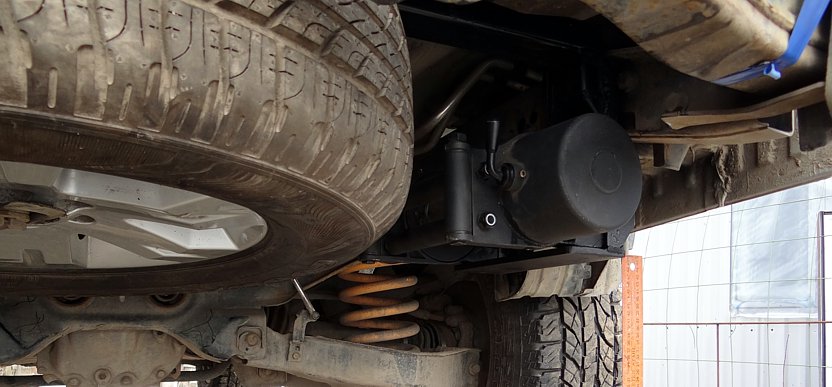

    Размещение задней лебедки:
    http://www.4x4nissan.ru/foto/01518.jpg
    http://www.4x4nissan.ru/foto/01517.jpg
    ------------------
    Продолжение следует.
  2. SkyRunner

    SkyRunner Молодой

    Сообщения:
    30
    Род занятий:
    Инженер (связь)
    Адрес:
    65>77>23
    Езжу на:
    TLC80, 3 diff lock, мехлебедка
    задняя лебедка интересно стоит
  3. Антуан

    Антуан Рекордсмен Команда форума Модератор

    Сообщения:
    2.417
    Пол:
    Мужской
    Род занятий:
    в поиске
    Адрес:
    Кисловодск
    Езжу на:
    GW DEER G3
    А на чём клюз весит у передней лебёдки?
    Задняя через ролик работает?
  4. kolins515

    kolins515 Ветеран

    Сообщения:
    536
    Род занятий:
    юрист
    Адрес:
    Карачаевск, Краснодар, Нефтекумск
    Езжу на:
    DODGE RAM 2500 5.7 HEMI
    Красиво!!! В заднем бампере можно еще под хай джек вынести петли
  5. Иванович

    Иванович Тренер Команда форума Модератор

    Сообщения:
    3.993
    Пол:
    Мужской
    Адрес:
    Краснодар
    Езжу на:
    Лендкрузер 80, Киа-Соренто.
    Клюз - фото не сделал, у него свой подрамник креплением к подрамнику лебедки, сьемный.
    Задняя лебедка работает через ролик-эксцентрик-укладчик и круглый клюз, трос - синтетика, буду подключать - сфотаю, родные ролики там для антуража....:)
    Хайджек там без нужды....хотя на всяк случай подножки позволяют работу с хайджеком.
